CAT.7数据电缆




应用
专门用于结构化综合布线的R•DERSON Cat.7局域网电缆,传输语言、数据信号和视频信号,支持当前及未来长时间的数据业务的高带宽应用,特别是适用于各性能等级的快速以太网协议的传输解决方案的应用。
VoIP
ISDN
Token令牌环
100 Mbps TP-PMD
155 Mbit/622Mbit ATM
622 Mbit/1.2G bit/622Mbit ATM
模拟和数字视频支持到862MHZ
TR-16 Active and Passive
10baseT/100base TX  Fast  Ethernet /1000base TX Gigabit Ethernet
10GBASE-T
未来的7类多媒体应用

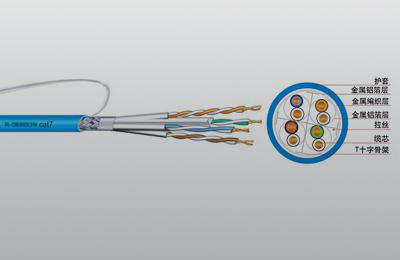

结构
结构:4*2AWG23
导体:AWG23实心铜线
隔离:对称T型十字隔离
绝缘材料:无铅外皮
缆芯:4组线对成缆
护套:PVC,LSZH
FTP屏蔽:每组线用AL/PET包带
接地线:AWG23镀锡铜线
SFTP屏蔽:AL/PET包带+编织
颜色:兰色
直经:7.3mm

线缆特性(Cable Construction)
特点
R•DERSON Cat.7电缆是专门为七类的电缆系统开发设计的。特别是带有铝带加铜网编织屏蔽层的SFTP具有更加出色的屏蔽效果。R•DERSON Cat.7电缆在各种性能参数上及EMI性能上显著高于ISO/IEC 11801、TIA/EIA 568B.2和EN 50173标准对于Cat.7的标准要求。应用泡沫绝缘层,改善传输时延差并减小线对直径。针对于不同级别的防火等级要求,可以提供不同材质的护套。应用对称十字线芯技术改善NEXT和ELFEXT的性能,并有对称T型十字线芯的尾翼设计可以更好的抵抗机械外力。产品检验到1000MHz的频率范围,以判断高频延伸的平稳性,为更高更苛刻未来多媒体网络环境的应用提供更好的物理保证。

机械性能(20℃)
弯曲半径
安装过程中(最小):8倍外径
安装后(最小):4倍外径

温度范围
安装过程中:-5℃ to +60℃
安装后:-20℃ to +60℃

电气参数(Electrical Data at 20℃)
特性阻抗(1-130 MHz):100Ω±10ohm
平均特性阻抗(1-130 MHz):100Ω±21 ohm
最大平衡电容:600pF/km
最小互电容:44 pF/m
直流电阻:7.2ohm/km
最大平衡电阻:2 %
最大传输延时:450nsec/km
最大传输延时(100MHz ):16 nsec/km
Nominal velocity of propagation (NVP):0.74c
