应用
专门用于结构化综合布线的R•DERSON Cat.6局域网，传输语言、数据信号，支持当前的高带宽应用，可以安装到墙面信息面板上，固定在桌面信息盒中或模块化配线架上，并可插拔RJ11/RJ45。
VoIP
ISDN
Token令牌环
100 Mbps TP-PMD
155 Mbit/622Mbit ATM
模拟和数字视频
TR-16 Active and Passive
10baseT/100base TX  Fast  Ethernet
1000base TX Gigabit Ethernet

线缆特性(Cable Construction)
特点

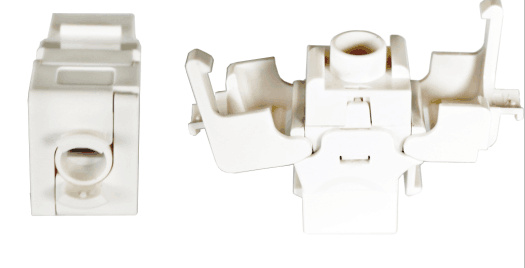

R•DERSON Cat.6非屏蔽模块是专门为Cat.6非屏蔽系统开发设计的，电缆可以沿90度或180度方向进入和端接，采用免工具快接端子设计，可简化施工程序，方便施工人员安装，提高进度。采用杠杆式压接方式，使施工更加省力快捷，并有利于线缆固定和防污染。模块尾部的引线框技术，更消除采用PCB技术可能带来的缺陷，使性能更有保障。独有的平滑饰面遮门设计，更有效的防止模块金针被尘埃或外物入侵及污染。符合ANSI/TIA/EIA-568-B.2-1的要求。色码清晰，便于端接，兼容T568A&T568B线序，性能向下兼容五类和超五类产品。

电气特性
介电强度：1000V 60HZ/1分钟
额定电流：1.5Amp
绝缘电阻：最小10MΩ
接触电阻：2MΩ
温度范围：-40-70℃
传输性能：超过ISO/IEC 11801 E级标准、AS/NZS 3080:2003 E级标准、ANSI TIA/EIA-568-B.2-1要求

机械特性
模块连接器
RJ45 8针连接器：符合FCC68部分F子部分及旧C-60603-7
耐用性：可拔插1000次以上
材料：磷青铜、1000um镀镍层、50um镀金层

IDC连接器
IDC连接器：可卡接22-24AWG规格导体
导体绝缘层直径：0.70-1.40mm
材料：镀镍磷青铜
IDC主体和覆盖材料：塑料，防火符合UL 94V-O
IDC卡线次数：可卡接200次以上

智能导航信息模块

该模块使用内置的贴片双色LED指示灯配合专用测试盒，可快捷准确的识别布线系统中电缆与工作的连接情况，且不会影响网络的传输性能，在布线系统的维护和维修中使用本产品，可快速查找原因。

LED 红灯亮，

端口已接通网络设备

LED绿灯亮，

端口尚未接通网路设备

LED指示灯不亮，

配线架与线缆3.6线对无连接

经济的解决方案：

l  节省安装时间和人工成本，无需专门的工作人员来操作

l  可视化的LED指示灯，轻松地确定问题，无额外费用的软件，设备或系统升级

产品描述：

l  产品符合ISO/IEC 11801&EN50173-1，ANSI/TIA-568-C.2标准

l  可满足用户百兆网络通信需求，独特的设计可运用于不同使用场合

l  常用于卡接面板，来连接用户端跳线和水平线缆

产品特点：

l  塑胶材质：PC，可抗高耐压冲击，燃烧测试符合UL94V-0标准

l  金针材质：磷青铜，锂金50u，可插拔次数大于750次

l  IDC簧片材质：磷青铜镀镍 ，可承受打线压接次数大于250次

l  适用于23~26AWG线材压接，支持T568A或T56BB打线方式

l  防尘门设计，可有效阻止灰尘进入及金针氧化，保护模块使用寿命

l  免工具模块使用独特的压线盖打线方式，可以方便打线而不用打线工具

l  LED提示灯智能导航设计
